Esquemas de Filtros para Altavoces: Cómo Diseñarlos y Adaptarlos Según Su Uso

Desde que empecé a trabajar con altavoces, aprendí algo que no siempre se menciona en los manuales técnicos: hay que darle importancia al uso de los esquemas de filtros para altavoces en función del uso que se le vaya a dar al altavoz. Esa reflexión se convirtió en la base de todos los diseños que veía, porque no es lo mismo preparar un sistema de sonido para un pequeño estudio casero que para un concierto en vivo.

¿Qué son los filtros para altavoces y por qué son esenciales?

Los filtros para altavoces son circuitos que permiten separar y dirigir diferentes rangos de frecuencia hacia los altavoces adecuados dentro de un sistema de sonido. En un sistema de 2 o 3 vías, por ejemplo, el filtro se encarga de enviar las frecuencias graves al woofer, las medias al midrange y las agudas al tweeter.

Esta separación no es solo una cuestión de orden técnico: mejora de manera exponencial la calidad del sonido y protege a los altavoces de recibir frecuencias que no están diseñados para reproducir. Sin un filtro adecuado, un tweeter puede intentar reproducir bajos profundos, lo que es una receta segura para dañarlo.

Lo interesante es que los filtros no solo se limitan a dividir el espectro sonoro. También se utilizan para moldear el carácter del sonido, mejorar la eficiencia, controlar la fase y optimizar la respuesta en frecuencia de un sistema de audio completo. Existen filtros pasivos (compuestos por componentes como resistencias, inductores y capacitores) y activos (usualmente basados en circuitos operacionales y alimentación externa).

Lo fundamental, y es algo que aprendí desde mis primeras pruebas de campo, es que el diseño del filtro tiene que responder a su propósito. Un sistema para voz en una sala de conferencias no necesita el mismo tipo de filtro que un monitor de estudio donde cada matiz es importante. Y eso lo cambia todo.

Tipos de filtros: paso alto, paso bajo, paso banda, notch y redes Zobel

En el diseño de filtros para altavoces se trabaja con varios tipos de configuraciones, cada una con una función muy específica:

Filtro Paso Bajo (Low-Pass Filter)

Permite que pasen las frecuencias por debajo de un punto de corte determinado y atenúa las más altas. Se utiliza para alimentar woofers o subwoofers.

Filtro Paso Alto (High-Pass Filter)

Hace lo contrario: deja pasar las frecuencias por encima del punto de corte, bloqueando las bajas. Es esencial para tweeters y algunos medios.

Filtro Paso Banda (Band-Pass Filter)

Deja pasar solo un rango específico de frecuencias. Se utiliza para altavoces de rango medio en sistemas triamplificados.

Filtro Notch

Elimina una frecuencia concreta. Ideal para corregir resonancias o picos no deseados. Son útiles en instalaciones específicas con problemas de acústica.

Red Zobel

Este tipo de red sirve para linealizar la impedancia del altavoz, especialmente cuando se combina con filtros pasivos. Esto estabiliza la respuesta del sistema en frecuencia y permite que el filtro funcione con mayor precisión.

L‑Pad

Un atenuador pasivo que permite bajar el volumen de un driver sin afectar la impedancia del sistema. Muy útil para equilibrar niveles entre distintos altavoces.

Cada uno de estos filtros tiene sus propias fórmulas y esquemas, pero el criterio para usarlos debe ser siempre el mismo: ¿qué tipo de señal quiero mandar a cada altavoz y por qué?

Filtros crossovers: diseños de 2‑vías y 3‑vías para graves, medios y agudos

El corazón de cualquier sistema multivía es el filtro crossover, o divisor de frecuencias. En la práctica, existen dos grandes configuraciones:

Crossover de 2 vías

Divide el audio en dos bandas: graves y agudos. Es el tipo más común y se encuentra en miles de altavoces comerciales. Suele tener un punto de cruce entre los 2 kHz y 4 kHz.

Esquema básico (pasivo):

• Un inductor en serie con el woofer para filtrar agudos.
• Un condensador en serie con el tweeter para filtrar graves.

Crossover de 3 vías

Agrega un rango medio, ideal para una reproducción más precisa. El filtro se complica, porque requiere de:

• Un paso bajo para el woofer.
• Un paso banda para el midrange.
• Un paso alto para el tweeter.

Estos esquemas requieren un cuidado especial en la elección de componentes y la alineación de fases. Cuando diseñé mi primer crossover de 3 vías, aprendí por las malas que una mala elección del punto de cruce entre el medio y el tweeter puede arruinar completamente la inteligibilidad del audio.

La ventaja de usar un crossover bien calibrado es que cada altavoz puede operar en su rango óptimo, sin estrés mecánico ni distorsión.

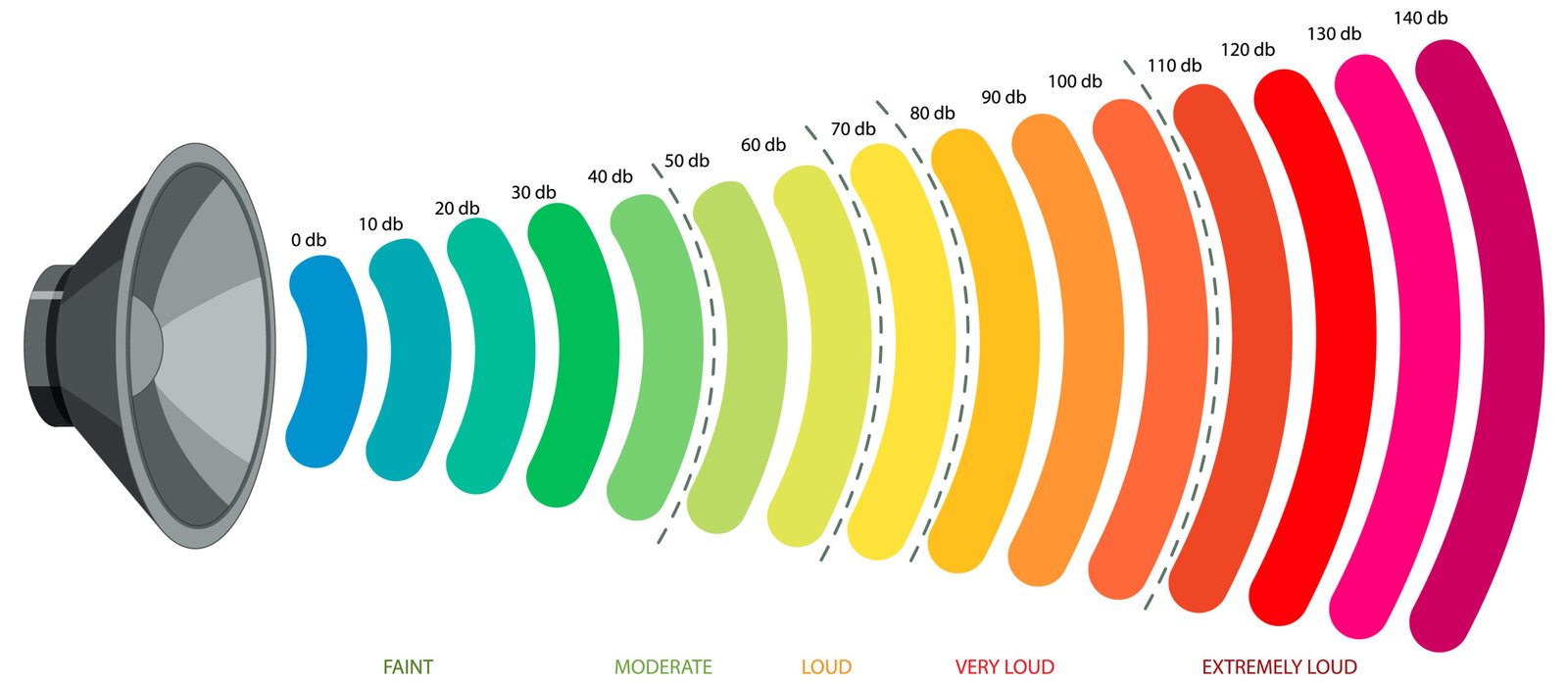

Orden, pendiente y factor Q: cómo influyen en la respuesta de frecuencias

El orden del filtro define la pendiente de atenuación más allá de la frecuencia de corte. Este valor se mide en decibelios por octava (dB/oct).

Órdenes comunes:

• 1er orden (6 dB/oct): atenuación suave, menor complejidad.
• 2º orden (12 dB/oct): buena eficiencia y control.
• 3er orden (18 dB/oct): mejor protección del driver.
• 4º orden (24 dB/oct): respuesta más abrupta y precisa.

A medida que sube el orden, los filtros son más complejos, requieren más componentes, y hay que tener más cuidado con la fase.

Factor Q

El factor de calidad (Q) controla la resonancia del filtro. Un valor bajo de Q genera una transición más suave, mientras que uno alto puede enfatizar la frecuencia de corte.

En filtros pasivos, el Q también se ve influenciado por la impedancia del altavoz, y aquí es donde los datos del fabricante se vuelven oro puro.

Personalmente, si estoy haciendo un diseño para un entorno doméstico, prefiero usar un orden bajo con Q moderado. Pero si el filtro es para un subwoofer en un sistema PA, prefiero filtros de 3er o 4º orden para garantizar un corte más agresivo y protección mecánica.

Diseño práctico: esquemas, cálculos y ejemplos de filtros pasivos

Diseñar un filtro pasivo para altavoces requiere una combinación de teoría, mediciones y pruebas reales.

Fórmulas básicas:

Para un filtro de 1er orden paso bajo:
fc=12πLCf_c = \frac{1}{2\pi L C}fc​=2πLC1​

Para un filtro de 1er orden paso alto:
fc=12πRCf_c = \frac{1}{2\pi R C}fc​=2πRC1​

Donde:

• fcf_cfc​: frecuencia de corte
• LLL: inductancia en henrios
• CCC: capacitancia en faradios
• RRR: resistencia (normalmente la impedancia del altavoz)

Ejemplo simple (crossover de 2 vías, 8 ohm):

• Frecuencia de corte: 3.000 Hz
• Tweeter: condensador de 6.6 µF
• Woofer: inductor de 0.42 mH

Con estos valores, el sistema divide eficazmente el espectro y evita que los drivers se interfieran mutuamente.

También recomiendo usar simuladores como XSim o Passive Crossover Designer, que permiten modelar circuitos antes de construirlos.

Esquemas de Filtros para altavoces activos vs pasivos: ventajas y desventajas

Aunque los filtros pasivos son los más comunes en altavoces comerciales, los filtros activos están ganando terreno por su precisión y versatilidad.

Ventajas del filtro pasivo:

• No requiere alimentación eléctrica.
• Simplicidad de diseño.
• Integración directa en el altavoz.

Desventajas:

• Pérdidas de potencia (por resistencias e inductores).
• Tamaño físico de los componentes.
• Difícil de ajustar una vez construido.

Ventajas del filtro activo:

• Control total sobre las frecuencias, Q y pendiente.
• Se puede implementar digitalmente (DSP).
• Requiere menos componentes grandes.

Desventajas:

• Necesita fuente de alimentación.
• Requiere amplificación separada por vía (biamplificación o triamplificación).
• Mayor costo.

Cuando diseñé un sistema para conciertos en exteriores, no tuve duda: opté por un filtro activo con DSP, ya que podía ajustar la respuesta en tiempo real según el espacio. Pero para proyectos DIY o altavoces de uso cotidiano, los filtros pasivos bien diseñados siguen siendo la mejor opción.

Importancia del uso de filtros según el tipo de altavoz y uso previsto

Esta es la parte más importante y más olvidada.

Muchas veces se diseña un filtro con valores genéricos, sin pensar en cómo y dónde se va a usar ese altavoz. Y eso es un error.

Cuando un altavoz se usará para reproducir música en alta fidelidad, necesitamos un filtro con transiciones suaves, buena fase y sin coloración. Pero si es un sistema para exteriores o DJ, donde se busca volumen y pegada, se puede sacrificar un poco de linealidad en favor de potencia y protección.

Yo siempre digo: hay que darle importancia al uso de los filtros en función del uso que se le vaya a dar al altavoz.

Consejos de montaje y errores comunes a evitar

Aquí dejo algunos tips basados en experiencia directa:

• Nunca uses componentes de baja calidad. Un mal capacitor puede arruinar todo el sistema.
• Sujeta bien los componentes. Vibraciones internas pueden soltar conexiones.
• Calcula todo con la impedancia real del altavoz. No uses solo los 8 ohm estándar.
• No montes el filtro justo detrás del woofer. El calor y el campo magnético pueden afectar su rendimiento.
• Haz pruebas A/B. Compara versiones del filtro antes de cerrar el diseño final.
• Usa terminales de conexión rápida. Facilita pruebas y cambios sin soldar cada vez.

Conclusión

El diseño de esquemas de filtros para altavoces no es solo una tarea técnica: es una mezcla de ciencia, oído y propósito. A lo largo del tiempo, aprendí que cada diseño tiene que tener una intención clara. Porque solo entendiendo el uso final del altavoz podemos crear un sistema que no solo suene bien, sino que también sea duradero, eficiente y disfrutable.

Y sí, repetiré una última vez porque lo creo firmemente:
hay que darle importancia al uso de los filtros en función del uso que se le vaya a dar al altavoz.

Solo así lograrás un diseño a medida, profesional y verdaderamente funcional.
